Máy uốn nguội là gì?

Trong ngành công nghiệp đóng tàu và gia công kim loại hiện đại, máy uốn nguội với vai trò là thiết bị tạo hình lõi đang dần thay thế các phương pháp tạo hình nóng truyền thống, trở nên quan trọng để nâng cao chất lượng và hiệu quả đóng tàu.

1. Định nghĩa cơ bản và ứng dụng của máy uốn nguội

A máy uốn nguội là một thiết bị có độ chính xác cao sử dụng công nghệ tạo hình nguội để xử lý các tấm kim loại (như tấm thép hàng hải) thành các bề mặt hình học phức tạp khác nhau ở nhiệt độ phòng.

Đây là thiết bị chính để tạo hình các bề mặt cong của thân tàu, có khả năng xử lý các tấm thép hàng hải có độ dày từ 6 đến 50 mm. Cho dù đó là một chiếc du thuyền nhỏ tinh tế hay một tàu chở dầu khổng lồ tráng lệ, máy uốn nguội có thể uốn chính xác các tấm thép dày của nó thành độ cong cần thiết, đáp ứng các tình huống ứng dụng đa dạng.

2. Nguyên lý làm việc của máy uốn nguội: Từ độ đàn hồi đến độ dẻo

Logic vận hành cốt lõi của máy uốn nguội nằm ở việc kiểm soát chính xác các tính chất vật lý của vật liệu kim loại. Đặc điểm cấu trúc điển hình của nó như sau:

Bố trí con lăn:

Thông thường, người ta sử dụng sự sắp xếp đối xứng gồm ba hoặc bốn con lăn.

Quá trình hình thành:

Thiết bị tạo áp lực lũy tiến lên tấm thép thông qua các con lăn. Trong giai đoạn xử lý ban đầu, kim loại lần đầu tiên trải qua biến dạng đàn hồi; khi áp suất tăng, kim loại chuyển sang trạng thái biến dạng dẻo, do đó hình dạng của nó thay đổi vĩnh viễn.

Liên kết đa trục:

Đối với các tấm hyperboloid phức tạp (bề mặt cong ba chiều), nâng cao máy uốn nguội s có thể đạt được điều khiển liên kết đa trục, đảm bảo rằng độ cong uốn ở mọi chiều được căn chỉnh hoàn hảo.

3. Điều khiển thông minh và giám sát chính xác

Máy uốn nguội hiện đại không còn là những máy ép cơ học đơn giản mà là những dụng cụ chính xác tích hợp công nghệ điều khiển số CNC:

Ổ đĩa servo và điều khiển PLC:

Thiết bị được điều khiển bởi động cơ servo hiệu suất cao, áp suất và tốc độ nạp của mỗi con lăn được điều chỉnh chính xác thông qua hệ thống PLC (Bộ điều khiển logic lập trình).

Phản hồi theo thời gian thực và Bồi thường hồi phục:

Kim loại sẽ tạo ra một lượng "đàn hồi" nhất định sau khi uốn. Hệ thống phản hồi thời gian thực của máy uốn nguội theo dõi biến dạng của tấm kim loại, đồng thời tự động tính toán và bù độ đàn hồi, đảm bảo kích thước cuối cùng hoàn toàn khớp với mô hình thiết kế.

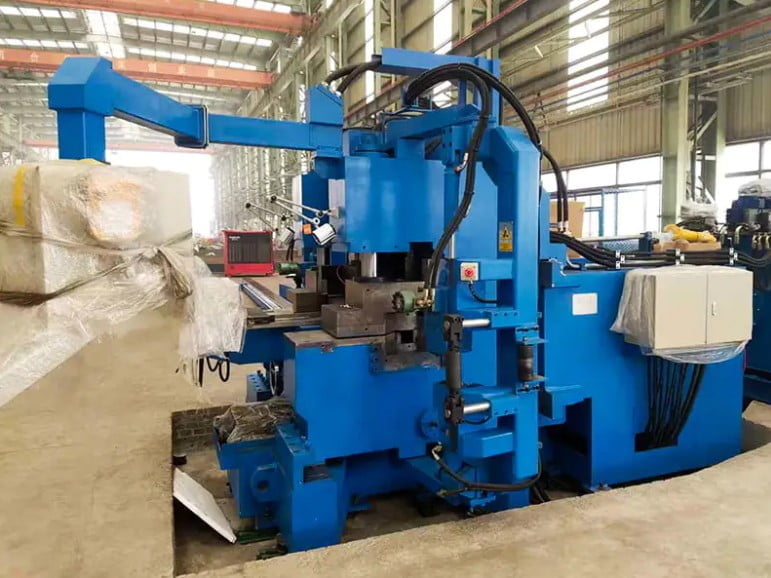

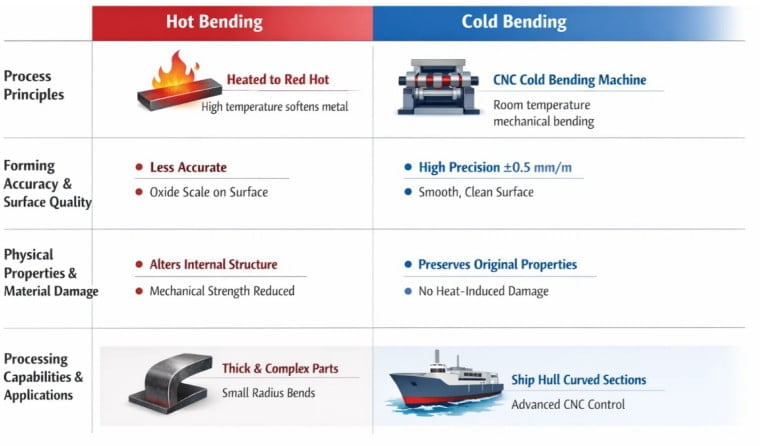

Sự khác biệt giữa uốn nóng và uốn nguội là gì?

Trong gia công kim loại và đóng tàu, uốn các tấm thép cứng thành hình dạng lý tưởng là công nghệ cốt lõi. Uốn nóng và uốn nguội là hai quá trình khác nhau rõ rệt.

1. Sự khác biệt về nguyên tắc quy trình

Uốn nóng:

Sử dụng hệ thống sưởi ở nhiệt độ cao (thường ở trạng thái nóng đỏ) để làm mềm kim loại, giảm cường độ năng suất của nó, do đó đạt được biến dạng dẻo dưới tác dụng của ngoại lực tương đối nhỏ.

Uốn lạnh:

Ở nhiệt độ phòng, sử dụng các thiết bị như máy uốn nguội để ép biến dạng thông qua áp suất cơ học. Lấy máy uốn nguội CNC tiên tiến làm ví dụ, nó tạo áp lực lũy tiến lên tấm thép bằng cách sử dụng ba hoặc bốn con lăn được bố trí đối xứng, khiến nó chuyển từ biến dạng đàn hồi sang biến dạng dẻo.

2. Độ chính xác hình thành và chất lượng bề mặt

Trong các ngành có yêu cầu độ chính xác cực cao (như hàng không vũ trụ và đóng tàu chính xác), máy uốn nguội thể hiện những lợi thế công nghệ đáng kể:

Độ chính xác tuyến tính:

Do sự giãn nở và co lại nhiệt không chắc chắn trong quá trình uốn nóng, biến dạng co ngót thường xảy ra sau khi làm nguội. Ngược lại, độ chính xác tuyến tính của uốn nguội có thể được cải thiện gấp ba lần. Độ chính xác tạo hình của máy uốn nguội CNC hiện đại có thể đạt tới ±0,5 mm/m.

Chất lượng bề mặt:

Gia công nóng dễ tạo ra cặn oxit hoặc cháy nổ trên bề mặt kim loại. Uốn nguội có thể đạt được chất lượng bề mặt tấm thép loại Sa2,5, tạo điều kiện bề mặt lý tưởng cho quá trình hàn tự động tiếp theo.

3. Thuộc tính vật lý và thiệt hại vật chất

Đây là một trong những khác biệt cơ bản nhất giữa hai. Máy uốn nguội đảm bảo tính chất vật liệu không bị ảnh hưởng bởi nhiệt trong quá trình gia công.

uốn nóng:

Nhiệt độ cao có thể làm thay đổi cấu trúc bên trong của thép và thậm chí khiến một số thành phần hợp kim nhất định bị hỏng, ảnh hưởng đến độ bền cơ học của tấm thép.

Uốn lạnh:

Hoạt động ở nhiệt độ phòng, nó bảo toàn hoàn toàn các tính chất cơ học ban đầu của nguyên liệu thô như tấm thép hàng hải. Thông qua hệ thống phản hồi thời gian thực, máy uốn nguội có thể tự động bù độ đàn hồi của kim loại, đảm bảo kích thước cuối cùng khớp chính xác với bản vẽ thiết kế.

4. Khả năng xử lý và kịch bản ứng dụng

Mặc dù máy uốn nguội có độ chính xác vượt trội nhưng cả hai đều có các lĩnh vực ứng dụng cụ thể:

uốn nóng:

Thường được sử dụng cho các bộ phận đặc biệt có độ dày cực lớn, bán kính rất nhỏ hoặc hình dạng cực kỳ phức tạp vì nhiệt độ cao làm giảm đáng kể khả năng chống biến dạng.

Uốn lạnh:

Hiện nay là trụ cột cho việc hình thành bề mặt thân tàu. Nó có thể xử lý các tấm thép hàng hải có độ dày từ 6 đến 50 mm. Đối với các tấm hyperboloidal đặc biệt, máy uốn nguội hiệu suất cao có thể đạt được khả năng điều khiển liên kết đa trục, dễ dàng xử lý các thách thức của bề mặt cong ba chiều.

Ba loại uốn là gì?

Trong lĩnh vực gia công kim loại, đóng tàu và sản xuất bình áp lực, uốn là phương tiện cơ bản và quan trọng nhất để thay đổi hình dạng của vật liệu. Dựa trên sự khác biệt về nhiệt độ xử lý, đặc tính cơ học và hoạt động của thiết bị, ngành công nghiệp thường phân loại chấn thành ba loại chính.

1. Uốn nguội (Tạo hình ở nhiệt độ phòng)

Uốn nguội đề cập đến quá trình uốn được thực hiện dưới nhiệt độ kết tinh lại của vật liệu kim loại (thường là nhiệt độ phòng). Đây hiện là công nghệ được sử dụng rộng rãi nhất và có độ chính xác cao nhất trong ngành đóng tàu.

Thiết bị cốt lõi:

Chủ yếu sử dụng một máy uốn nguội . Thiết bị này sử dụng sự sắp xếp đối xứng gồm ba hoặc bốn con lăn, được điều khiển bởi một động cơ phụ, để tạo áp lực lũy tiến lên tấm kim loại.

Ưu điểm kỹ thuật:

Duy trì tính chất vật liệu: Vật liệu không bị ảnh hưởng bởi nhiệt trong quá trình gia công, bảo toàn hoàn toàn độ bền cơ học ban đầu của thép.

Độ chính xác cao: Với hệ thống CNC (PLC), độ chính xác tạo hình có thể đạt tới ±0,5 mm/m, cao gấp ba lần so với quy trình truyền thống.

Chất lượng bề mặt: Do không có lớp oxit, chất lượng bề mặt có thể đạt đến cấp Sa2,5, tạo điều kiện lý tưởng cho quá trình hàn tiếp theo.

2. Uốn nóng (Tạo hình ở nhiệt độ cao)

Uốn nóng là uốn kim loại bằng cách nung nóng nó lên trên nhiệt độ kết tinh lại (thường từ 800°C đến 1000°C).

Đặc điểm quy trình:

Khi nhiệt độ tăng, cường độ chảy của kim loại giảm đáng kể, trong khi độ dẻo của nó tăng lên. Điều này cho phép nó xử lý các tấm thép siêu dày hoặc đạt được khả năng uốn cong với bán kính cong cực nhỏ.

Hạn chế:

Vùng ảnh hưởng nhiệt: Nhiệt độ cao có thể làm thay đổi cấu trúc kim loại bên trong của kim loại, dẫn đến biến động hiệu suất.

Khó khăn trong việc điều khiển chính xác: Biến dạng co ngót trong quá trình làm mát khó dự đoán chính xác.

Tác động môi trường: Tiêu thụ năng lượng cao và hình thành cặn oxit, đòi hỏi quá trình nghiền tiếp theo kéo dài.

3. Uốn dẻo và tạo hình phức tạp (Uốn liên kết đa trục)

Loại này chủ yếu đề cập đến các phương pháp tạo hình đặc biệt cho các tấm hyperboloidal hoặc các bề mặt ba chiều phức tạp. Nó thường là phiên bản nâng cao của uốn nguội.

Đặc điểm quy trình:

Thiết bị sử dụng điều khiển liên kết đa trục để làm cho tấm kim loại không chỉ uốn cong theo chiều dọc mà còn uốn cong theo chiều ngang hoặc theo các chiều khác.

Giám sát thời gian thực:

Quá trình này dựa trên hệ thống phản hồi thời gian thực. Do sự phục hồi đàn hồi của kim loại, hệ thống phải theo dõi biến dạng theo thời gian thực và tự động bù để đảm bảo kích thước cuối cùng khớp hoàn hảo với mô hình thiết kế.

Kịch bản ứng dụng:

Được sử dụng rộng rãi trong xử lý thân tàu có độ chính xác cao, bể chứa hình cầu và các bức tường bên ngoài được sắp xếp hợp lý của các tòa nhà hiện đại.

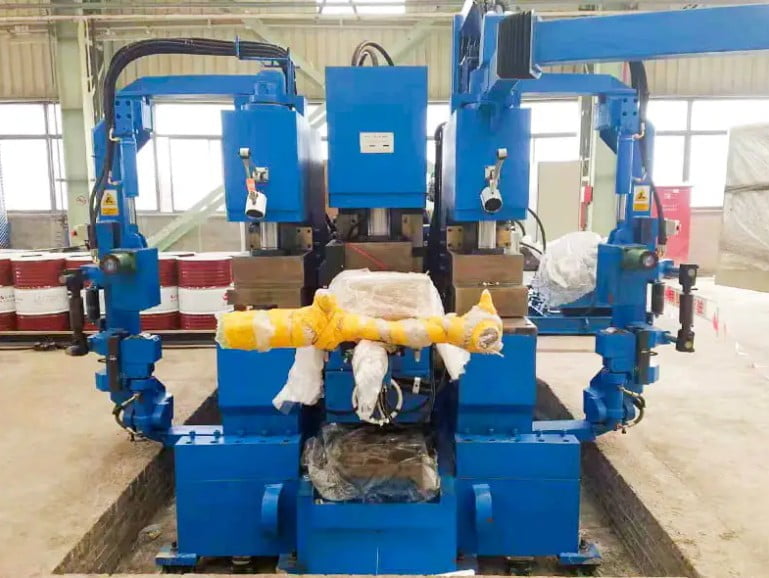

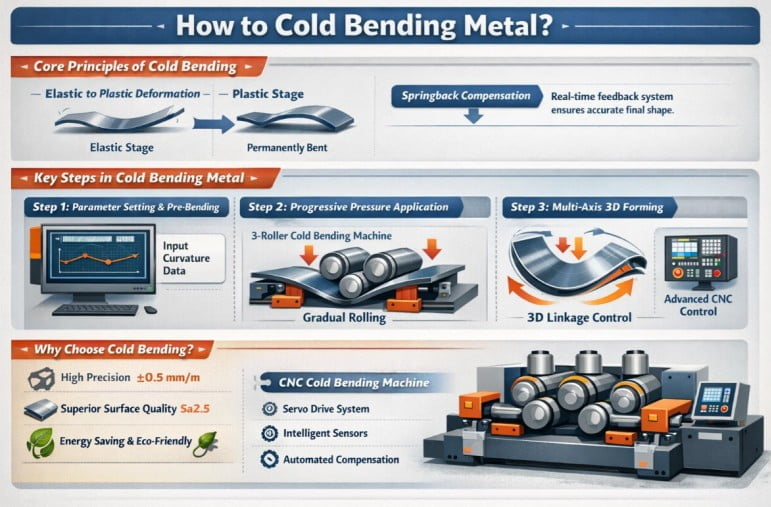

Làm thế nào để uốn nguội kim loại?

Trong sản xuất công nghiệp hiện đại, kim loại uốn nguội đã trở thành công nghệ cốt lõi để đạt được độ chính xác cao. Không giống như gia công nóng truyền thống, uốn nguội có thể định hình các tấm thép cứng thành các hình dạng hình học phức tạp mà không làm thay đổi tính chất vật lý của chúng.

1. Nguyên tắc cốt lõi của uốn nguội

Cốt lõi của kim loại uốn nguội nằm ở việc sử dụng lực cơ học để đẩy vật liệu vượt quá giới hạn chảy của nó. Quá trình này thường được thực hiện ở nhiệt độ phòng, tạo áp lực lên tấm kim loại (như tấm thép hàng hải có độ dày từ 6 đến 50 mm) bằng cách sử dụng các con lăn của máy uốn nguội.

Từ đàn hồi đến nhựa:

Đầu tiên kim loại trải qua biến dạng đàn hồi, trở lại hình dạng ban đầu sau khi loại bỏ ngoại lực. Khi áp suất tiếp tục tăng, kim loại chuyển sang trạng thái biến dạng dẻo, do đó có hình dạng uốn cong vĩnh viễn.

Bồi thường hồi xuân:

Sau khi uốn, kim loại sẽ đàn hồi trở lại ở một mức độ nhất định do có mô đun đàn hồi. Máy uốn nguội CNC hiện đại, thông qua hệ thống phản hồi thời gian thực, có thể tự động theo dõi biến dạng và thực hiện bù đàn hồi, đảm bảo kích thước cuối cùng chính xác.

2. Các bước chính khi thực hiện uốn nguội kim loại

Bước một: Cài đặt tham số và uốn trước

Nhập các thông số độ cong từ bản vẽ thiết kế thông qua hệ thống điều khiển PLC. Đối với gia công tấm dày, việc uốn trước ở các đầu là rất quan trọng để đảm bảo tính liên tục của độ cong tổng thể, giảm thiểu hiệu quả việc hình thành các điểm mù.

Bước hai: Áp dụng áp lực lũy tiến

Máy uốn nguội sử dụng sự sắp xếp đối xứng của ba hoặc bốn con lăn. Được dẫn động bởi một mô tơ phụ, các con lăn từ từ ấn xuống, đưa tấm kim loại vào. Áp suất lũy tiến này ngăn ngừa vết nứt bên trong kim loại, bảo vệ các đặc tính vật liệu khỏi tác động của nhiệt.

Bước ba: Liên kết đa trục và tạo hình 3D

Đối với các tấm hyperboloid phức tạp, thiết bị sẽ kích hoạt chế độ điều khiển liên kết đa trục. Bằng cách điều chỉnh chính xác vị trí tương đối và góc nghiêng của mỗi con lăn, tấm thép được uốn đồng thời theo cả hướng dọc và hướng ngang, đạt độ chính xác tạo hình là ±0,5 mm/m.

3. Ưu điểm của uốn nguội: Tại sao nên chọn uốn nguội?

So với uốn nóng, kim loại uốn nguội mang lại những lợi thế đáng kể trong đóng tàu, xây cầu và xây dựng kết cấu thép:

Hiệu suất chính xác cao: Uốn nguội có thể cải thiện độ chính xác của đường gấp ba lần, khiến nó trở thành giải pháp chính để tạo ra bề mặt thân tàu chất lượng cao.

Chất lượng bề mặt vượt trội: Bề mặt được xử lý không có cặn oxit, đạt cấp chất lượng Sa2.5, tạo điều kiện hoàn hảo cho các quy trình hàn tự động tiếp theo.

Tiết kiệm năng lượng và bảo vệ môi trường: Không cần thiết bị sưởi tiêu tốn nhiều năng lượng; quá trình xử lý sạch sẽ và hiệu quả.

4. Thiết bị chính: Vai trò của máy uốn nguội CNC

Cốt lõi của việc đạt được khả năng uốn nguội hoàn hảo nằm ở hiệu suất của thiết bị. CNC chất lượng cao máy uốn nguội tích hợp:

Hệ thống truyền động servo: Cung cấp mô-men xoắn mượt mà và mạnh mẽ.

Cảm biến thông minh: Theo dõi độ lệch độ dày tấm và thay đổi độ cứng trong thời gian thực.

Phần mềm bù tự động: Đảm bảo tính nhất quán trong quá trình xử lý từ các bộ phận của du thuyền nhỏ đến các tấm chở dầu lớn.

Uốn nguội kim loại là một quá trình chính xác kết hợp cơ học vật liệu và công nghệ CNC. Bằng cách lựa chọn máy uốn nguội phù hợp và sử dụng các bước xử lý khoa học, các công ty có thể cải thiện đáng kể độ chính xác tạo hình và chất lượng bề mặt của sản phẩm trong khi vẫn đảm bảo hiệu suất vật liệu.

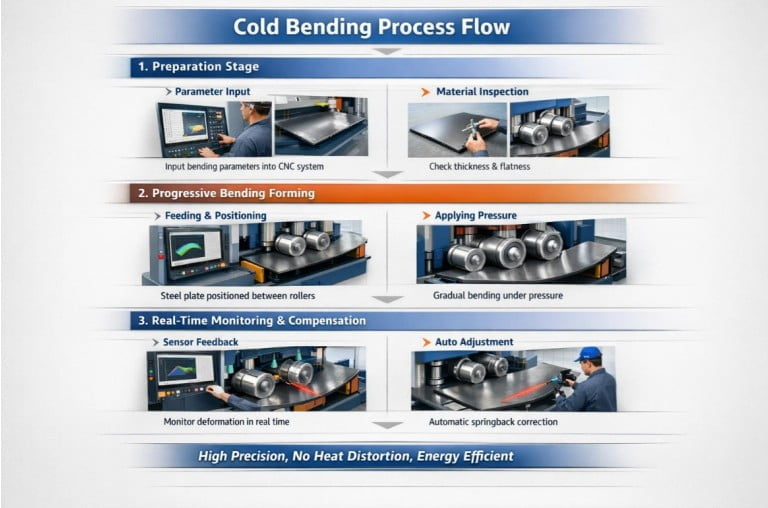

What is the process flow of cold bending?

Trong sản xuất hiện đại, máy uốn nguội đã trở thành thiết bị cốt lõi trong đóng tàu, xây dựng kết cấu thép và các lĩnh vực khác. So với các quy trình truyền thống, uốn nguội, với độ chính xác cao và bảo vệ các đặc tính vật liệu, đã trở thành phương pháp được ưa chuộng để gia công các tấm thép hàng hải dày từ 6 đến 50 mm.

1. Giai đoạn chuẩn bị: Nhập thông số và kiểm tra vật liệu

Bước đầu tiên trong quá trình uốn nguội bắt đầu bằng việc số hóa. Trước tiên người vận hành cần nhập các thông số độ cong vào hệ thống điều khiển PLC của máy uốn nguội CNC theo bản vẽ thiết kế.

Kiểm tra vật liệu:

Verifying the thickness, yield strength, and initial flatness of the steel plate.

Mô phỏng quá trình:

Hệ thống CNC tiên tiến mô phỏng trước quá trình uốn, tính toán biến dạng đàn hồi của kim loại và giá trị đàn hồi dự kiến, đặt nền móng cho quá trình gia công chính xác.

2. Giai đoạn cốt lõi: Tạo hình uốn lũy tiến

Đây là bước cốt lõi của quy trình uốn nguội, chủ yếu đạt được thông qua quá trình ép đùn vật lý của máy uốn nguội.

Cho ăn và định vị:

Tấm thép được đưa vào giữa các con lăn của thiết bị. Thiết bị này thường sử dụng sự sắp xếp đối xứng gồm ba hoặc bốn con lăn để đảm bảo ứng suất đồng đều.

Áp dụng áp lực:

Được dẫn động bởi một mô tơ phụ, các con lăn làm việc di chuyển xuống dưới, tạo áp lực lũy tiến lên tấm thép. The metal material gradually transitions from an elastic state to a plastic deformation state.

Kiểm soát liên kết đa trục:

Đối với các tấm hyperboloid phức tạp, thiết bị sử dụng liên kết đa trục để điều chỉnh chính xác góc nghiêng của con lăn và tốc độ nạp, cho phép tấm thép tạo thành độ cong mục tiêu trong không gian ba chiều.

3. Giám sát thời gian thực và bù tự động:

During the bending process, a real-time feedback system monitors the deformation of the sheet throughout. Do đặc tính đàn hồi tự nhiên của kim loại, hệ thống sẽ tự động điều chỉnh áp suất của từng con lăn dựa trên dữ liệu cảm biến để bù đàn hồi.

Điều chỉnh thông minh này đảm bảo độ chính xác tạo hình cuối cùng là ±0,5 mm/m, đảm bảo kích thước bộ phận hoàn toàn phù hợp với thiết kế.

4. Xử lý bề mặt và kiểm tra chất lượng

Ưu điểm chính của uốn nguội là vật liệu không bị ảnh hưởng bởi nhiệt, do đó ngăn ngừa lớp oxit hoặc biến dạng nhiệt.

Chất lượng bề mặt:

Các tấm thép được xử lý bằng máy uốn nguội thường đạt được chất lượng bề mặt loại Sa2,5.

Xác minh chính xác:

Curvature is checked using templates or laser scanners to ensure ideal conditions for subsequent automated welding.

Ưu điểm đáng kể của quá trình uốn nguội:

Độ tuyến tính cao: So với uốn nóng truyền thống, uốn nguội có thể cải thiện độ chính xác tuyến tính gấp ba lần.

Duy trì tính chất cơ học: Do biến dạng dẻo xảy ra ở nhiệt độ phòng nên cấu trúc bên trong của tấm thép vẫn ổn định và độ bền không bị giảm.

Hiệu suất cao và tiết kiệm năng lượng: Loại bỏ nhu cầu sử dụng các thiết bị tiêu thụ nhiều năng lượng như lò sưởi giúp giảm đáng kể chi phí sản xuất.

From digital input to multi-axis linkage forming and precise springback compensation, the cold bending machine's process embodies the intelligence and standardization of modern metal processing. Công nghệ này không chỉ cải thiện chất lượng sản xuất của mọi thứ từ du thuyền nhỏ đến tàu chở dầu lớn mà còn thúc đẩy quá trình chuyển đổi xanh của ngành công nghiệp nặng.
