Các thành phần của máy hút bùn cắt là gì?

Trong các dự án xây dựng cảng, nạo vét đường thủy và cải tạo đất hiện đại, máy hút bùn cắt , với khả năng nạo vét và vận chuyển tích hợp, đã trở thành tài sản quốc gia không thể thiếu.

I. Hệ thống nạo vét: Nguồn năng lượng

Đặc điểm nổi bật nhất của máy nạo vét hút cắt là hệ thống đầu cắt ở phía trước.

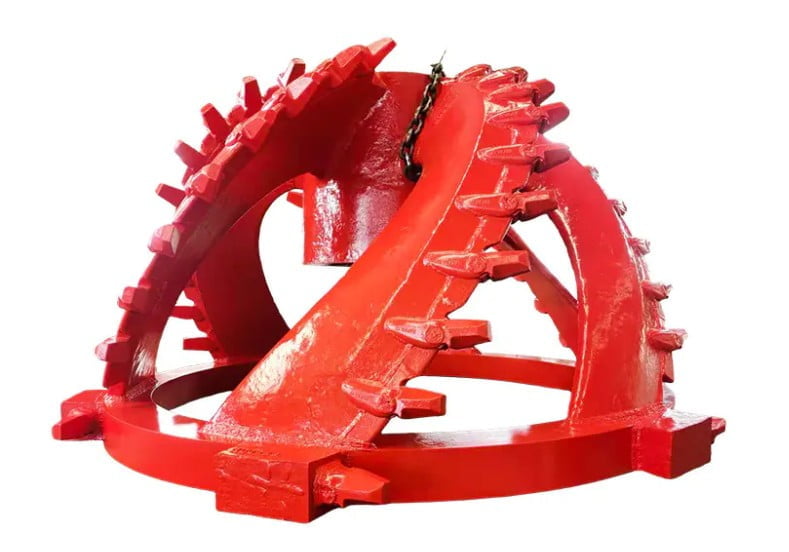

Đầu cắt

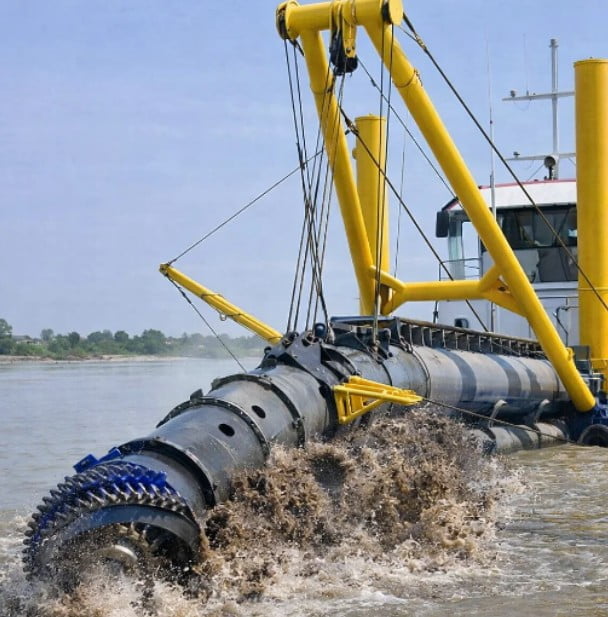

Nằm ở cuối cầu phía trước thân tàu, nó cắt đất hoặc đá dưới nước thông qua chuyển động quay tốc độ cao. Nó là chìa khóa để xác định khả năng nạo vét của tàu nạo vét.

Bộ truyền động cắt

Thường bao gồm một động cơ thủy lực hoặc động cơ điện công suất cao, cung cấp mô-men xoắn mạnh để cắt các vật liệu cứng dưới đáy biển.

Thang

Đây là một công xôn thép khổng lồ hỗ trợ đầu cắt, trục truyền động và máy bơm bùn dưới nước. Việc nâng và hạ nó kiểm soát độ sâu nạo vét.

II. Hệ thống vận chuyển: Cốt lõi của việc vận chuyển chất lỏng Vận chuyển vật liệu nghiền

Việc vận chuyển đá dăm, bùn từ đáy biển vào bờ dựa vào hệ thống xả bùn mạnh mẽ của máy hút bùn cắt .

Bơm nạo vét

Đây là trái tim của máy nạo vét hút. Nó thường được chia thành máy bơm bùn dưới nước (để tăng nồng độ hút) và máy bơm bùn trong thân tàu (để cung cấp áp suất phân phối).

Ống hút và ống xả

Bùn đi vào thân máy bơm qua ống hút và sau đó được vận chuyển đi quãng đường dài qua đường ống xả nối với đuôi tàu.

Khớp cầu và ống

Trong đường ống trên mặt nước, các bộ phận này đảm bảo đủ độ linh hoạt trước gió và sóng để tránh bị vỡ.

III. Hệ thống định vị và chuyển động ngang: Đảm bảo độ chính xác trong quá trình vận hành

Máy nạo vét hút không di chuyển ngẫu nhiên trong quá trình hoạt động mà dao động nhịp nhàng như la bàn.

Hệ thống Spud

Hai mũi nhọn hạng nặng thường được lắp đặt ở đuôi tàu. Trụ chính đóng vai trò là tâm quay, được cắm vào bùn, còn trụ phụ dùng để chuyển động bước.

Người vận chuyển khoai tây

Máy nạo vét hút cắt cao cấp được trang bị một xe đẩy thủy lực, cho phép thân tàu di chuyển về phía trước mà không cần nâng mũi nhọn, cải thiện đáng kể tính liên tục của công trình.

Tời bên

Những cơ cấu này điều khiển chuyển động trái và phải của thân tàu xung quanh các mũi nhọn thông qua cáp kéo ở cảng và mạn phải, cho phép đào theo hình quạt.

IV. Hệ thống điện và điều khiển: Bộ não thông minh

Bộ động cơ / máy phát điện Diesel

Cung cấp năng lượng cho tất cả các máy bơm bùn, hệ thống thủy lực và khu sinh hoạt.

Hệ thống giám sát tích hợp

Máy nạo vét hút cắt hiện đại được trang bị định vị GPS, giám sát sản xuất và hệ thống nạo vét tự động. Người vận hành có thể kiểm soát chính xác quỹ đạo và sự tập trung nạo vét thông qua màn hình cảm ứng trong cabin.

Hiểu các thành phần của máy nạo vét hút không chỉ giúp chúng ta hiểu được khoa học về kỹ thuật nạo vét mà còn tạo điều kiện bảo trì thiết bị tốt hơn và tối ưu hóa hiệu suất. Từ răng cắt chắc chắn đến hệ thống điều khiển tự động phức tạp, mọi bộ phận đều quan trọng đối với tiến độ và chất lượng của dự án.

Với những tiến bộ công nghệ không ngừng, các máy nạo vét hút cắt trong tương lai sẽ phát triển theo hướng nạo vét sâu hơn, khoảng cách xả dài hơn và trí thông minh cao hơn, tiếp tục tỏa sáng trong kỹ thuật hàng hải.

Nguyên lý làm việc của máy nạo vét hút cắt là gì?

I. Logic hoạt động cốt lõi của máy nạo vét hút cắt

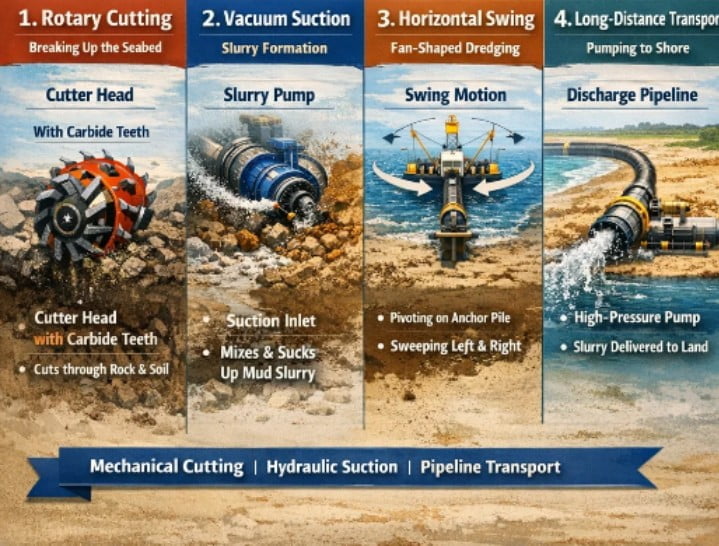

Nguyên lý làm việc cốt lõi của máy nạo vét hút cắt có thể được tóm tắt là: "cắt cơ học, nâng thủy lực và vận chuyển đường ống".

Nói một cách đơn giản, nó sử dụng một đầu cắt quay ở mũi tàu để phá vỡ đất hoặc đá dưới đáy biển, trộn với nước tạo thành bùn. Sau đó, một máy bơm bùn công suất cao sẽ tạo ra lực hút chân không, hút bùn vào và vận chuyển nó qua đường ống xả đến bờ hoặc nơi lưu trữ được chỉ định.

II. Phân tích các bước chính: Hành trình từ đáy biển đến bờ biển

1. Cắt quay: Phá vỡ vật liệu đáy

Khi bắt đầu vận hành, cầu ở mũi máy cắt hút bùn được hạ xuống. Đầu cắt quay ở cuối cầu quay với tốc độ cao, được dẫn động bằng thủy lực hoặc điện. Răng cacbua trên đầu máy cắt, giống như những chiếc răng khổng lồ, cắt và phá vỡ đất sét cứng, sỏi và thậm chí cả đá cứng.

2. Hút chân không: Hình thành bùn

Trong khi đầu cắt quay, cổng hút nằm phía sau nó bắt đầu hoạt động. Dựa vào áp suất âm do máy bơm bùn (hoặc máy bơm bùn dưới nước) bên trong thân tàu tạo ra, đất vỡ và nước biển xung quanh nhanh chóng được trộn thành bùn có nồng độ cao, sau đó được hút vào đường ống dẫn bùn vào.

3. Xoay ngang: Đào hình quạt

Máy nạo vét hút cắt không hoạt động theo đường thẳng. Thay vào đó, nó sử dụng một cọc thép làm trung tâm, dùng hai tời bên để kéo các dây cáp thép, khiến thân tàu lắc sang trái và phải theo chuyển động hình quạt. Hoạt động "giống như la bàn" này đảm bảo bề mặt đáy phẳng và hoàn chỉnh.

4. Vận chuyển đường dài: Nâng áp lực

Bùn được hút vào được điều áp bằng máy bơm công suất cao bên trong thân tàu. Tận dụng áp suất xả mạnh, bùn được vận chuyển đi một quãng đường dài thông qua các đường ống xả kín (bao gồm cả ống nổi, ống chìm và ống ven bờ), đạt khoảng cách vài km, trực tiếp đạt được "cải tạo đất".

III. Tại sao máy nạo vét hút cắt lại hiệu quả nhất?

Là loại tàu được ưa thích cho các dự án nạo vét, các ưu điểm của nó bao gồm:

• Hoạt động liên tục: Không giống như máy nạo vét phễu hút hoặc kéo, máy nạo vét hút cắt loại bỏ nhu cầu vận chuyển khứ hồi; nạo vét và xả thải diễn ra đồng thời nên mang lại hiệu quả cực cao.


• Khả năng ứng dụng rộng rãi: Dù xử lý cát rời hay đá có độ bền cao, một đầu cắt phù hợp là đủ.


• Thân thiện với môi trường và chính xác: Quỹ đạo nạo vét được kiểm soát giúp giảm thiểu sự xáo trộn đối với vùng nước xung quanh và cho phép kiểm soát độ sâu chính xác.



Hiểu nguyên lý làm việc của máy nạo vét hút không chỉ cho phép chúng ta ngạc nhiên trước vẻ đẹp của ngành công nghiệp hiện đại mà còn nêu bật vai trò quan trọng của chúng trong việc mở rộng cảng, bảo trì đường thủy và cải tạo đất. Là một thiết bị nạo vét có tính tích hợp cao và chính xác, nó đại diện cho đỉnh cao của thiết bị kỹ thuật hàng hải hiện đại.

Vì sao đầu cắt được gọi là “răng” của máy cắt nạo vét hút?

Trong các dự án nạo vét quy mô lớn, máy nạo vét hút cắt thể hiện hiệu quả thi công đáng kinh ngạc. Về mặt cấu trúc, máy bơm bùn cung cấp áp suất "nhịp tim" để duy trì hoạt động của hệ thống, trong khi đầu máy cắt, nằm ở ngay phía trước cầu làm việc, là "xúc tu" và "lưỡi dao sắc" của toàn bộ hệ thống nạo vét.

I. “Kẻ hủy diệt” của vật liệu đáy cứng

Khả năng xử lý các điều kiện địa chất khác nhau của máy nạo vét hút, từ cát rời đến đá cứng, hoàn toàn phụ thuộc vào những "răng" sắc bén của nó.

Lực cắt cơ học: Được điều khiển bởi động cơ công suất cao hoặc hệ thống thủy lực, đầu cắt tạo ra mô-men xoắn cực lớn. Trong quá trình quay, các đế răng và đầu của đầu cắt tác động trực tiếp lên đáy, làm gãy các lớp đất dày đặc, đất sét cứng và thậm chí cả đá granit.

Hard Rock Buster: Nếu không có đầu cắt, máy nạo vét hút thông thường không thể xử lý các vật liệu có đáy cứng. Chính những chiếc “răng” này đã cho phép máy cắt hút nạo vét “vượt núi” trong các công trình lấn biển, trực tiếp nghiền nát chướng ngại vật dưới nước.

II. Cấu trúc răng cắt: Vũ trang tinh nhuệ đến tận răng

Tại sao chúng được gọi là "răng"? Không chỉ vì vị trí của chúng ở phía trước mà còn vì cấu trúc của chúng rất giống với răng:

Vật liệu cực kỳ chắc chắn: Để chịu được độ mài mòn cực cao, răng cắt thường được làm bằng thép hợp kim cường độ cao và đôi khi còn được dát bằng hợp kim cứng. Điều này đảm bảo rằng “răng” sẽ không dễ bị gãy hoặc mòn khi gặp đá dưới đáy biển.

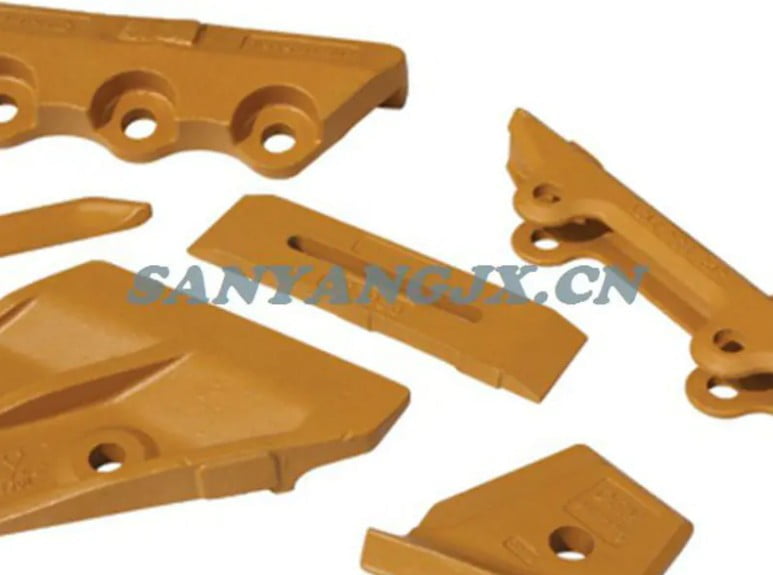

Thiết kế có thể thay thế: Giống như nha sĩ có thể trám răng, đầu răng cắt là vật tư tiêu hao có thể thay thế được. Đối với các thành tạo địa chất khác nhau (như phù sa, cát đặc, đá phong hóa), các kỹ sư sẽ thay thế các “răng” bằng các hình dạng khác nhau để đạt hiệu quả nạo vét tối ưu.

Hình dạng đa chức năng: Răng hình đục thích hợp để đục đá cứng, trong khi răng cắt thích hợp để cắt đất sét. Tính linh hoạt này đảm bảo tính linh hoạt của máy hút bùn cắt trong điều kiện làm việc phức tạp.

III. Máy cắt xác định hiệu quả vận hành như thế nào?

Nồng độ bùn: Hiệu ứng cắt của máy cắt ảnh hưởng trực tiếp đến nồng độ bùn tại cổng hút. Việc cắt càng kỹ càng thì hàm lượng chất rắn trong bùn hỗn hợp càng cao và hiệu quả vận chuyển càng mạnh.

Đào rãnh chính xác: Dựa vào vị trí và dao động chính xác của đầu máy cắt, máy nạo vét hút có thể phẫu thuật cắt các sườn kênh đáp ứng yêu cầu thiết kế.

IV. Xu hướng thông minh: Răng có “bộ não”

Với những tiến bộ công nghệ, “răng” của máy nạo vét hút cắt hiện đại ngày càng trở nên thông minh hơn.

Điều chỉnh tự động: Hệ thống giám sát thông minh có thể điều chỉnh tốc độ đầu cắt theo thời gian thực dựa trên lực cản hình thành, ngăn ngừa hư hỏng do tải quá mức và giảm đáng kể mức tiêu thụ năng lượng.

Giám sát độ mòn: Các cảm biến giám sát độ mòn của đầu răng, đưa ra lời nhắc thay thế trước khi "răng" bị hỏng, tránh rủi ro về thời gian ngừng hoạt động.

Những cân nhắc liên quan đến vật liệu và thiết kế của răng đầu cắt là gì?

I. Linh hồn của vật liệu: Làm thế nào để tìm ra sự cân bằng giữa độ cứng và độ dẻo dai?

Môi trường làm việc của răng đầu cắt cực kỳ khắc nghiệt, không chỉ phải đối mặt với những tác động cường độ cao mà còn phải chịu mài mòn ma sát lâu dài. Vì vậy, lựa chọn nguyên liệu là một bí quyết cốt lõi.

Thép hợp kim cường độ cao: Hầu hết các răng đầu cắt chất lượng cao đều sử dụng thép hợp kim niken-crom đặc biệt. Vật liệu này trải qua quá trình xử lý nhiệt chính xác, đạt được cả độ cứng cao để chống mài mòn và độ dẻo dai cao để ngăn ngừa hiện tượng gãy giòn khi va chạm với đá cứng.

Lớp phủ hợp kim cứng: Trong điều kiện mài mòn cực cao, các kỹ sư sẽ phủ hợp kim cứng hoặc dát thép vonfram ở đầu răng. Phương pháp "trang bị tận răng" này làm tăng tuổi thọ mài mòn của răng đầu cắt lên nhiều lần so với vật đúc thông thường.

Thiết kế vật liệu tự mài: Quy trình sản xuất hàng đầu cho phép răng của đầu cắt duy trì hình dạng tương đối sắc nét trong quá trình mài mòn, một đặc tính được gọi là "tự mài", giúp giảm đáng kể mức tiêu thụ năng lượng của máy nạo vét hút.

II. Sự khéo léo trong thiết kế: Giải pháp "tùy chỉnh" cho các hình dạng khác nhau

Không phải tất cả các răng của đầu cắt đều giống nhau. Tùy thuộc vào điều kiện địa chất, các nhà thiết kế thành phần tàu nạo vét đã phát triển các hình dạng răng khác nhau:

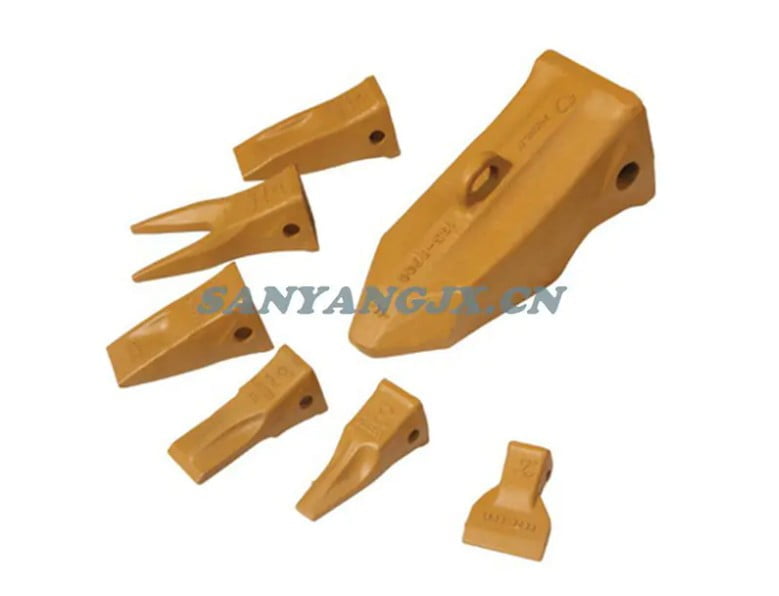

Răng đục: Có hình dạng giống như một cái đục, sắc nhọn. Chủ yếu được sử dụng để khai quật đá cứng hoặc đá phong hóa, phá vỡ nó bằng áp lực tập trung tại một điểm duy nhất.

Răng loe: Có lưỡi rộng, giống như cái xẻng. Thiết kế này phù hợp nhất cho việc đào các lớp đất sét hoặc cát rời, có khả năng cắt những diện tích đất lớn như bơ, tăng sản lượng lên rất nhiều.

Răng tiêu chuẩn: Cân bằng khả năng cắt và va đập, phù hợp với các dạng địa chất hỗn hợp phức tạp.

III. Cấu trúc khéo léo: Hệ thống thay thế thân thiện với người dùng

Vì răng cắt là bộ phận tiêu hao nên thiết kế kết cấu của chúng phải tính đến hiệu quả thi công.

Thiết kế tách rời: Máy nạo vét hút cắt hiện đại thường sử dụng cấu trúc tách rời của "đầu răng chân răng". Khi “răng” bị mòn, công nhân có thể nhanh chóng thay thế đầu răng bằng chốt khóa đặc biệt mà không cần cắt toàn bộ đầu cắt, tiết kiệm đáng kể thời gian ngừng hoạt động cho các dự án nạo vét.

Thiết kế thủy động lực: Thiết kế của răng cắt cũng tính đến tính lưu động của bùn. Hình dạng được thiết kế khoa học giúp giảm lực cản quay, giúp bùn đi vào ống hút dễ dàng hơn, từ đó làm tăng nồng độ hút của máy bơm bùn.

Làm thế nào để máy nạo vét hút cắt duy trì được vị trí của nó trong quá trình thi công?

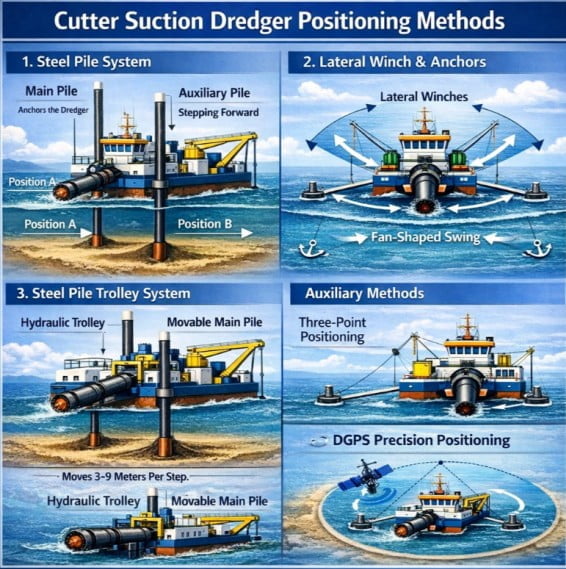

1. Điểm hỗ trợ cốt lõi: Hệ thống cọc thép

Đây là phương pháp định vị chính cho máy hút bùn cắt. Hai cọc thép lớn, xuyên thẳng vào thân tàu, thường được lắp đặt ở đuôi tàu.

Cọc chính: Trong quá trình thi công, cọc chính được hạ thẳng đứng và cắm sâu vào lớp bùn đáy biển. Giống như "kim" của la bàn, nó neo chặt thân tàu vào mặt nước, đóng vai trò là tâm quay cho toàn bộ chuyển động nạo vét ngang của tàu.

Cọc phụ: Chủ yếu được sử dụng để thay thế cọc “bậc”. Khi đào khu vực hình quạt và cần tiến độ tiếp theo, cọc phụ được hạ xuống vị trí cố định, còn cọc chính được nâng lên và di chuyển về phía trước. Hai cọc hoạt động luân phiên nhau, giúp tàu nạo vét di chuyển về phía trước một cách chính xác, giống như “đi bằng nạng”.

2. Lực kéo được hỗ trợ: Tời bên và Neo bên

Hai neo bên được triển khai theo đường chéo về phía trước từ cả hai phía của tàu nạo vét.

Bằng cách điều khiển tời bên trên máy nạo vét và thả dây cáp thép ở cả hai bên, máy nạo vét lắc lư theo hình quạt, kéo mũi tàu sang trái và phải xung quanh cọc chính.

Cách bố trí “một cọc, hai neo” này tạo thành một hệ thống đỡ hình tam giác cực kỳ ổn định, đảm bảo tàu nạo vét không bị lắc lư mạnh do phản lực khi cắt đá cứng.

3. Cấu hình cao cấp: Hệ thống xe đẩy cọc thép

Máy nạo vét hút cắt cỡ lớn hoặc tiên tiến (chẳng hạn như "Thiên Kinh") cũng được trang bị xe đẩy cọc thép.

Nguyên tắc: Cọc chính không được cố định trực tiếp vào thân tàu mà được lắp trên một xe đẩy di chuyển bằng thủy lực.

Chức năng: Với cọc chính được cắm vào đất và đứng yên, các xi lanh thủy lực có thể đẩy toàn bộ thân tàu về phía trước (thường là 3–9 mét). Điều này có nghĩa là tàu có thể đào liên tục mà không cần thay cọc thường xuyên, cải thiện đáng kể độ ổn định định vị và hiệu quả thi công.

4. Phương pháp phụ trợ: Định vị ba điểm và DGPS

Định vị ba điểm: Trong những điều kiện cụ thể nhất định, ngoài cọc thép, neo đuôi hoặc neo bên được sử dụng để tạo thành hệ thống định vị kết hợp đa điểm nhằm đối phó với dòng chảy mạnh hoặc sóng cực mạnh.

Định vị không gian: Máy nạo vét hút cắt hiện đại được trang bị DGPS (Hệ thống định vị toàn cầu vi sai) và nhiều cảm biến khác nhau để giám sát vị trí chính xác của thân tàu so với kênh được thiết kế trong thời gian thực, với các lỗi thường được kiểm soát đến từng centimet.

Bí quyết ổn định của máy nạo vét hút nằm ở chỗ “dùng cọc làm trục và neo làm lực”. Các cọc thép cung cấp khả năng hỗ trợ thẳng đứng vững chắc, trong khi neo ngang giúp kiểm soát phương ngang một cách chính xác. Sự kết hợp của cả hai tạo nên điều này máy hút bùn cắt vững vàng như núi Tài trước những đợt sóng dâng cao.
